多联牌PE环保给水管道系列,采用国际优质原料,并利用除湿干燥机充分去除水分后,经具有国际先进水平的聚乙烯管材生产线挤出而成。有效的保证了产品尺寸的稳定性和优异的物理力学性能,是优质市政工程的最佳选择。
1、 连接可靠:聚乙烯管道系统之间采用电热熔方式连接,接头的强度高于管道本体强度。
2、 低温抗冲性好:聚乙烯的低温脆化温度极低,可在-60-60°C温度范围内安全使用。冬季施工时,因材料抗冲击性好,不会发生管材脆裂。
3、 抗应力开裂性好:PE具有低的缺口敏感性、高的剪切强度和优异的抗刮痕能力,耐环境应力开裂性能也非常突出。
4、 耐化学腐蚀性好:PE管道可耐多种化学介质的腐蚀,土壤中存在的化学物质不会对管道造成任何降解作用。聚乙烯是电的绝缘体,因此不会发生腐烂、生锈或电化学腐蚀现象,此外它也不会促进藻类、细菌或真菌生长。
5、 耐老化,使用寿命长:含有2-2.5%的均匀分布的碳黑的聚乙烯管道能够在室外露天存放或使用50年, 不会因遭受紫外线辐射而损害。
6、 耐磨性好:PE管道与钢管的耐磨性对比试验表明,PE管道的耐磨性为钢管的4倍。在泥浆输送领域,同钢管相比,PE管道具有更好的耐磨性,这意味着PE管道具有更长的使用寿命和更好的经济性。
7、 可挠性好:PE管道的柔性使得它容易弯曲,工程上可通过改变管道走向的方式绕过障碍物,在许多场合,管道的柔性能够减少管件用量并降低安装费用。
8、 水流阻力小:PE管道具有光滑的内表面,其曼宁系数为0.009。光滑的表面和非粘附特性保证PE管道具有较传统管材更高的输送能力,同时也降低了管路的压力损失和输水能耗。
9、 搬运方便:PE管道比混凝土管道、镀锌管和钢管更轻,它容易搬运和安装,更低的人力和设备需求,意味着工程的安装费用的大大降低。

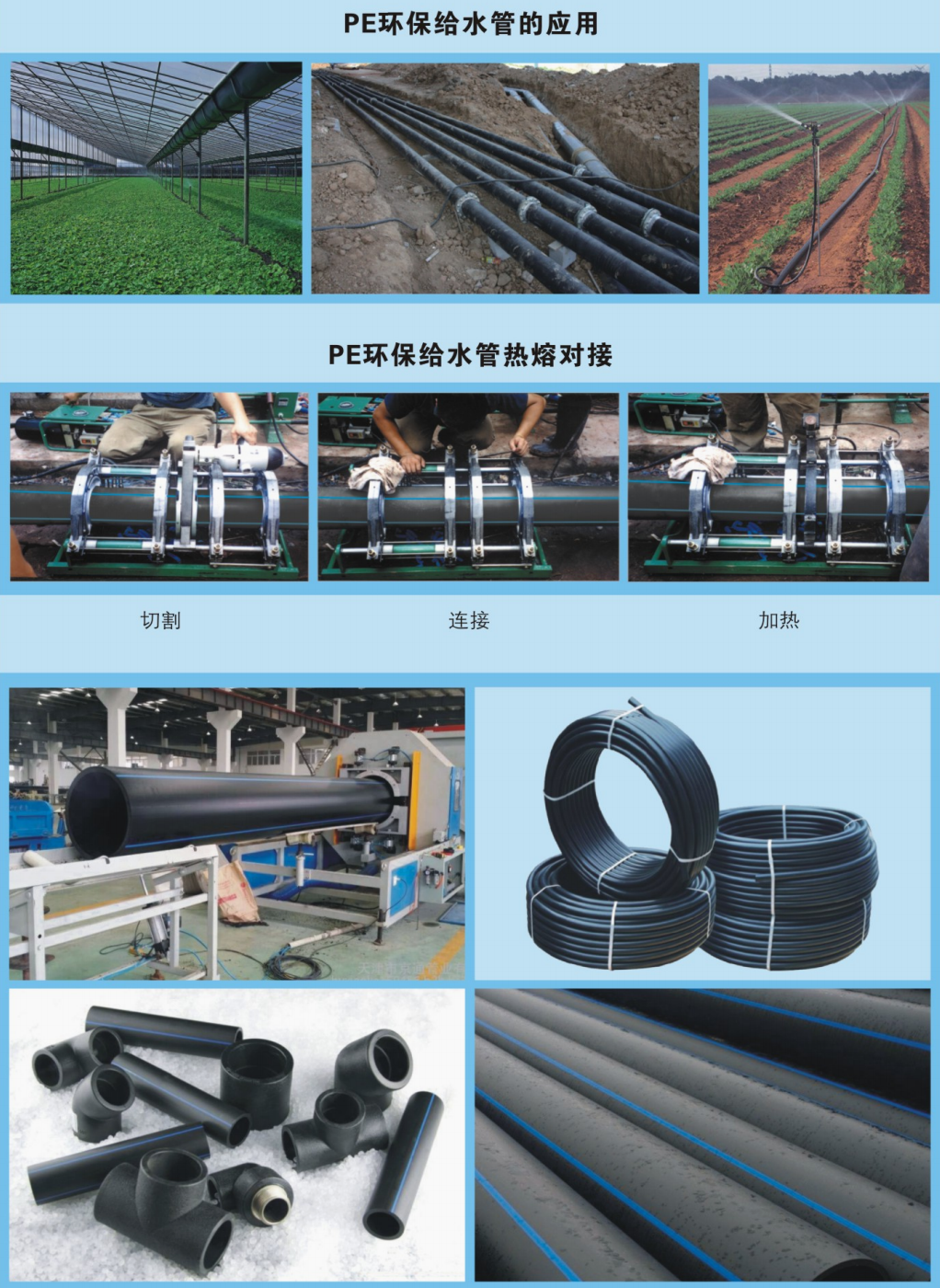

10、多种全新的施工方式:PE管道具有多种施工技术,除了可以采用传统的开挖方式进行施工外,还可以采用多种全新的非开挖技术如顶管、定向钻孔、衬管、裂管等方式进行施工,这对于一些不允许开挖的场所,是唯一的选择,因此PE管道应用领域更为广泛。
PE100环保给水管材常用规格
公称外径dn |
公称壁厚en (mm) |
||||
标准尺寸比 |
|||||
SDR26 |
SDR21 |
SDR17 |
SDR13.6 |
SDR11 |
|
管系列 |
|||||
S12.5 |
S10 |
S8 |
S6.3 |
S5 |
|
公称压力 |
|||||
0.6 MPa |
0.8 MPa |
1.0 MPa |
1.25 MPa |
1.6 MPa |
|
20 |
|
|
|
|
*2.3 |
25 |
|
|
|
|
*2.3 |
32 |
|
|
*2.3 |
*2.4 |
3 |
40 |
|
*2.3 |
*2.4 |
*3.0 |
3.7 |
50 |
*2.3 |
*2.4 |
*3.0 |
*3.7 |
4.6 |
63 |
*2.5 |
*3.0 |
*3.8 |
4.7 |
5.8 |
75 |
*2.9 |
*3.6 |
4.5 |
5.6 |
6.8 |
90 |
*3.5 |
4.3 |
5.4 |
6.7 |
8.2 |
110 |
4.2 |
5.3 |
6.6 |
8.1 |
10 |
125 |
4.8 |
6 |
7.4 |
9.2 |
11.4 |
140 |
5.4 |
6.7 |
8.3 |
10.3 |
12.7 |
160 |
6.2 |
7.7 |
9.5 |
11.8 |
14.6 |
180 |
6.9 |
8.6 |
10.7 |
13.3 |
16.4 |
200 |
7.7 |
9.6 |
11.9 |
14.7 |
18.2 |
225 |
8.6 |
10.8 |
13.4 |
16.6 |
20.5 |
250 |
9.6 |
11.9 |
14.8 |
18.4 |
22.7 |
280 |
10.7 |
13.4 |
16.6 |
20.6 |
25.4 |
315 |
12.1 |
15 |
18.7 |
23.2 |
28.6 |
355 |
13.6 |
16.9 |
21.1 |
26.1 |
32.2 |
400 |
15.3 |
19.1 |
23.7 |
29.4 |
36.3 |
450 |
17.2 |
21.5 |
26.7 |
33.1 |
40.9 |
500 |
19.1 |
23.9 |
29.7 |
36.8 |
45.4 |
560 |
21.4 |
26.7 |
33.2 |
41.2 |
50.8 |
630 |
24.1 |
30 |
37.4 |
46.3 |
57.2 |
注:带*规格的管材为特殊规格,熔接要求高,用户选用应慎重。
管道连接
1、 聚乙烯管道不同的连接形式应采用对应的专用连接工具。连接时,不得使用明火加热。
2、 在寒冷气候(-5°C以下)和大风环境条件下进行连接操作时,应采取保护措施或调整工艺施工。
3、 管材管件存放处与施工现场温差较大时,连接前,应将管材和管件在施工现场放置一段时间,使其温度接近施工现场温度。
4、 聚乙烯给水管的连接应采用同种品牌材质的管材和管件,特殊情况时,可用性能相似的不同品牌产品,但应经过试验,判定连接质量能得到保证后方可进行。
多联牌PE环保给水管材与管件组成的管道系统设计施工应严格按照《CJJ101-2016埋地塑料给水 管道工程技术规程》执行。
